Sakereye240光电吊舱技术说明书

Sakereye240

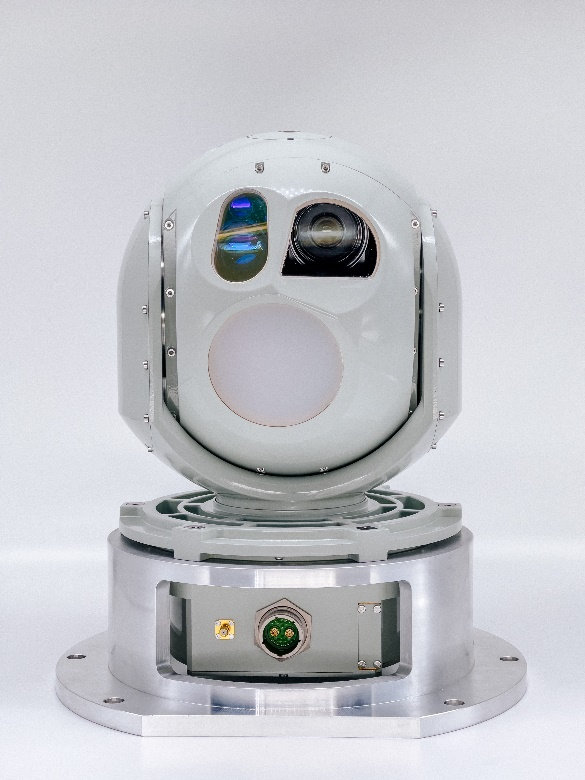

Sakereye240A型光电吊舱配置可见光电视、制冷型红外热像仪和激光测距机,具备昼夜侦察、目标测距、目标定位、高精度平台稳定等功能,具有体积小、重量轻、视轴稳定性好、观测效果佳、通用及可靠性高等特点,可用于执行目标搜索、捕获、识别和跟踪等任务,适装各类飞行器和车辆平台。


解决方案

媒体库

Sakereye240

技术参数

Model

MobIR 2S

系统指标
稳定精度 ≤40μrad(RMS)
搜索范围 b)测距范围:在能见度不小于15km、相对湿度不大于70%的条件下,对车辆目标最大测程≥6km,最小测程≤100m。
测角精度 最大视场角:≥ 30.5°×24.1°,最小视场角:≤1.833°×1.466°
跟踪精度 跟踪精度:≤0.1mrad(RMS)
最大搜索角速度 ≥60°/s;
最大跟踪角速度 ≥10°/s
总重量 ≤10kg
可见光电视
像元数 1920×1080
工作波段 0.4µm~0.9µm
视场角 最大视场角:≥55°×31°,最小视场角:≤2.5°×1.4°
作用距离 d)作用距离:能见度不小于23km,相对湿度不大于70%,目标背景对比度0.33,对15m×125m目标,探测距离≥21km,识别距离≥15km。对2m×4m目标,探测距离≥9km,识别距离≥5km。对1.7m×0.6m目标,探测距离≥5km,识别距离≥3km。
其它功能 -
红外热像仪
探测器 制冷型中波HgCdTe(碲镉汞)640×512凝视焦平面阵列
像元数 640×512
工作波段 3μm ~5μm
视场角 最大视场角:≥ 30.5°×24.1°,最小视场角:≤1.833°×1.466°
识别距离 e)作用距离:能见度不小于23km,相对湿度不大于70%,目标背景温差5K,对15m×125m目标,探测距离≥21km,识别距离≥14km。对2m×4m目标,探测距离≥7km,识别距离≥4km。对1.7m×0.6m目标,探测距离≥5km,识别距离≥3km。
其它功能 -
激光测距机
工作波长 1.54μm。
测距范围 在能见度不小于15km、相对湿度不大于70%的条件下,对车辆目标最大测程≥6km,最小测程≤100m。
测距周期 单次测距,1Hz连续测距
测距精度 ≤5m
接口
供电 28VDC供电,功耗:≤100W(平均),≤200W(峰值);
通信控制接口 一路异步422串口;
图像传输接口 1 路网络数字视频输出,1路同步422视频输出,1路HD-SDI视频输出。
机械接口 尺寸:≤Φ240mm×365mm。
